Ringvormige BOP
productnaam
Hydril MSP-type

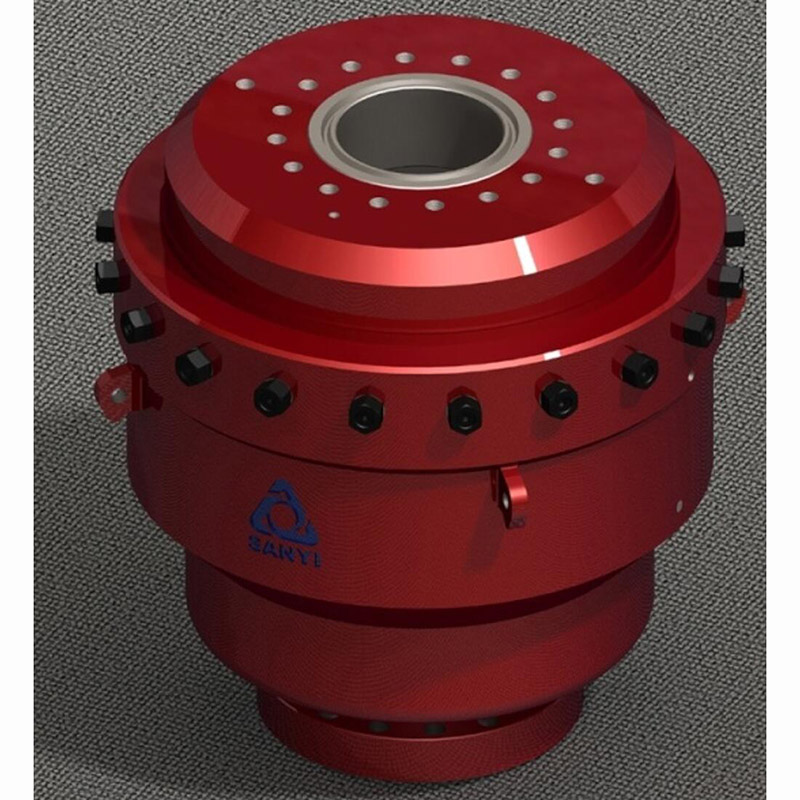

Hydril type (Latched-Cover Head type)

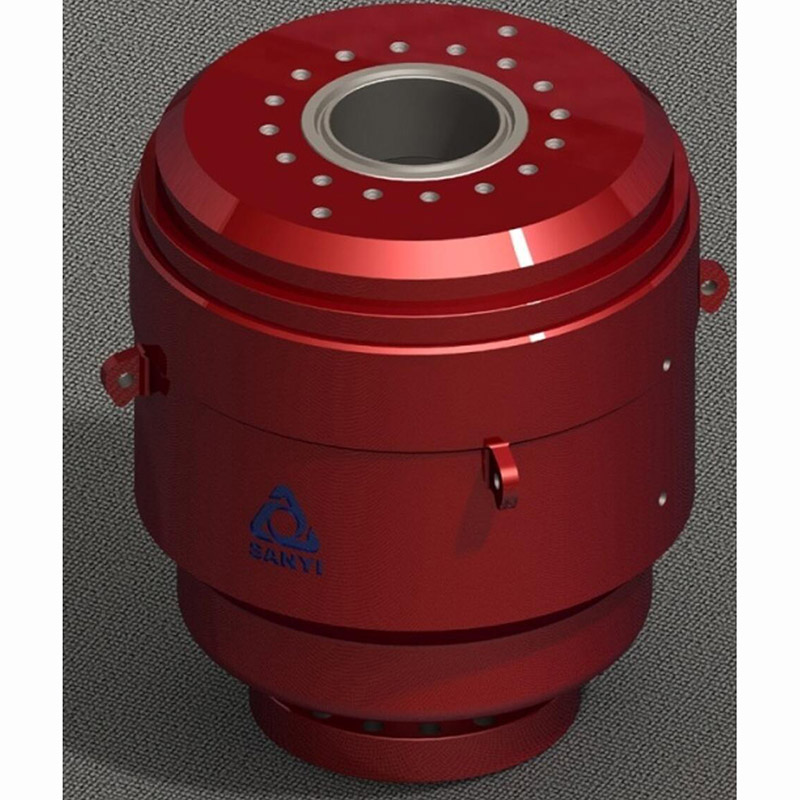

Hydril-type (type met schroefdeksel)

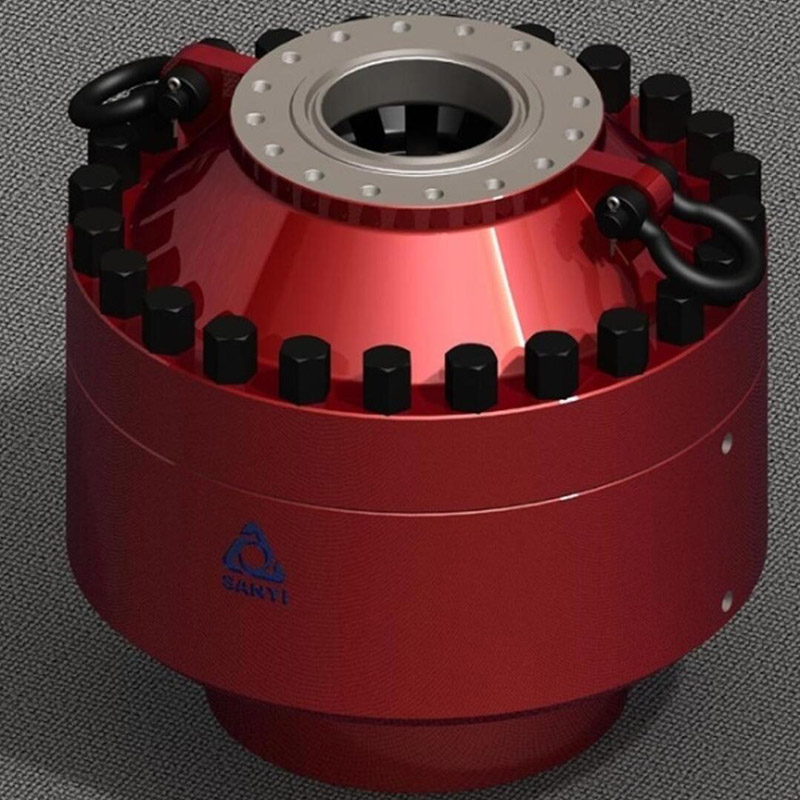

Shaffer type (Bout-Cover Head type)

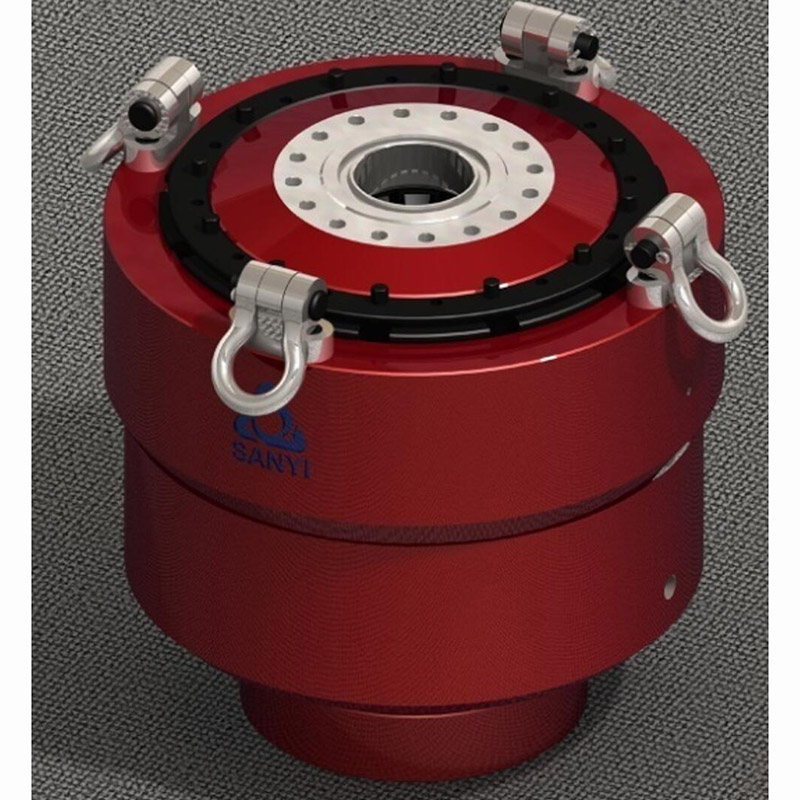

Shaffer-type (type wigdekselkop)
Beschrijving
Het ontwerp en de fabricage van Ringvormige BOP is volgens de API Spec 16A-norm.
Het verpakkingselement is van het bolvormige of taps toelopende type met een enorm opslagvolume, een lage werkdruk en een uitstekende afdichtingsfunctie.
Motorkap is halfbolvormig, dus er is geen spanningsconcentratie op de motorkap bij het dragen van de druk.zodat de druk gelijkmatig wordt verdeeld;handig voor demontage en montage (behalve FHZ5414)
De zuiger is in een lage positie geplaatst om een kortere bewegingsafstand te hebben;Gebruik slijtring op zuiger.
Liptype afdichtringen worden gebruikt om een lange levensduur te realiseren
Ringvormige BOP-afmetingen en modellen
| Ringvormige BOP-classificatie | |||||
| Bediening druk (psi) | Afwijkingsdiameter (in) | ||||
| 7 1/16 | 11 | 13 5/8 | 20 3/4 | 21 1/4 | |
| 2000 | Flens aansluiting (vastgeschroefd) | Flens aansluiting (vastgeschroefd) | Flens aansluiting (vastgeschroefd) | - | Conisch |
| 3000 | Flens aansluiting (vastgeschroefd) | Flens aansluiting (vastgeschroefd) | Flens aansluiting (vastgeschroefd) | Conisch | - |
| 5000 | Flens aansluiting (vastgeschroefd) | Flens aansluiting (vastgeschroefd) | Flens aansluiting (vastgeschroefd) | - | - |
| 10000 | Flens aansluiting (vastgeschroefd) | Wig blok verbinding | Wig blok verbinding | - | - |
Opmerking: S - Shaffer-type H - Hydril-type
