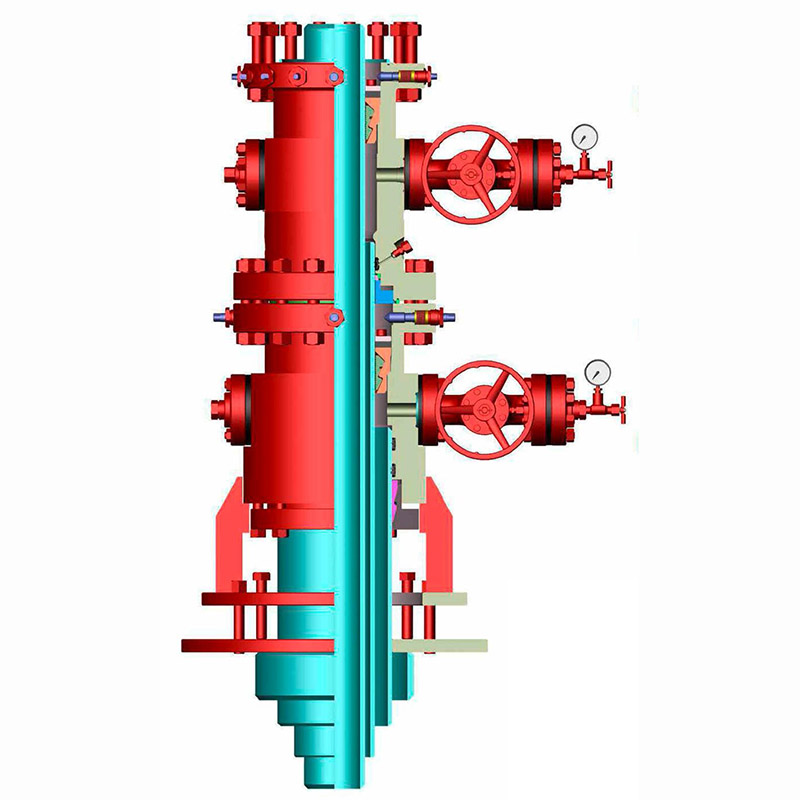

Behuizing hoofd Montage
Beschrijving
Behuizingskop en behuizingsspoel gebruiken een standaardontwerp en kunnen van toepassing zijn op alle soorten JMP-behuizingshangers van het type slip en doorn
Ontwerp met rechte boring
45° schouderontwerp met hoog draagvermogen
Aansluitingsformulier zij-uitlaat
Zijuitlaat met pijpleidingschroefdraad
Zijuitlaat met schroefdraadflens, uitvoering met VR-stekker
Secundaire afdichting
Ontwerp met secundaire afdichtingen met meerdere structuren onderaan
Installatie kan ter plaatse worden uitgevoerd per verschillende structuurtypes, injectie of niet-injectie kan afdichting bereiken
Uitwisselbaarheid van omhulselhanger
Behuizingsophanging met standaard profiel
Uitwisselbaarheid tussen slip-omhulselhanger en doorn-type omhulselhanger
Verbindingsvormen tussen behuizingskop en oppervlaktebehuizing
Bodemtype met schroefdraad
Gelast bodemtype
Slip bodem type
Verbindingstypen tussen behuizingskop en oppervlaktebehuizing
Schroefdraad onderaansluiting
Vervaardig alle soorten omhulseldraad, verbind oppervlakteomhulsel door pupverbinding
Gelaste bodemverbinding
Las de behuizingskop en oppervlaktebehuizing ter plaatse, gelden voor alle specificaties van de behuizing
Slip onder aansluiting
Draai de borgbout vast om de oppervlaktebehuizing van de slipklem vast te zetten, ontwerp met BT-type behuizingafdichtring.
De verbinding is stevig en de afdichting is betrouwbaar
Behuizing hoofd lichaam
Specificaties:
| Omhulsel Grootte | Bovenste flens | Bodem met schroefdraad | Gelaste bodem | Slip bodem | |||||||
| Maat | WP | A | B | C | A | B | C | A | B | C | |
| 7" | 11" | 3000 | 470 | 162 | 280 | 470 | 162 | 280 | 470 | 162 | 280 |
| 8-5/8" | 11" | 2000 | 450 | 203 | 280 | 450 | 203 | 280 | 450 | 203 | 280 |
| 3000 | 470 | 203 | 280 | 470 | 203 | 280 | 470 | 203 | 280 | ||
| 5000 | 500 | 203 | 280 | 500 | 203 | 280 | 500 | 203 | 280 | ||
| 9-5/8" | 11" | 2000 | 450 | 230 | 280 | 450 | 230 | 280 | 450 | 230 | 280 |
| 3000 | 470 | 230 | 280 | 470 | 230 | 280 | 470 | 230 | 280 | ||
| 5000 | 500 | 230 | 280 | 500 | 230 | 280 | 500 | 230 | 280 | ||
| 10000 | 540 | 230 | 280 | 540 | 230 | 280 | 540 | 230 | 280 | ||
| 13-5/8" | 5000 | 490 | 230 | 350 | 490 | 230 | 350 | 490 | 230 | 350 | |
| 10-3/4" | 11" | 2000 | 450 | 259 | 280 | 450 | 259 | 280 | 560 | 259 | 280 |
| 3000 | 470 | 259 | 280 | 470 | 259 | 280 | 470 | 259 | 280 | ||
| 5000 | 500 | 259 | 280 | 500 | 259 | 280 | 500 | 259 | 280 | ||
| 10000 | 560 | 255 | 280 | 560 | 255 | 280 | 560 | 255 | 280 | ||
| 11-3/4" | 13-5/8" | 2000 | 470 | 279 | 350 | 470 | 279 | 350 | 470 | 279 | 350 |
| 3000 | 470 | 279 | 350 | 470 | 279 | 350 | 470 | 279 | 350 | ||
| 5000 | 520 | 279 | 350 | 520 | 279 | 350 | 520 | 279 | 350 | ||
| 16-3/4" | 3000 | 444 | 279 | 422 | 444 | 279 | 422 | 444 | 279 | 422 | |
| 5000 | 457 | 279 | 422 | 457 | 279 | 422 | 457 | 279 | 422 | ||
| 12-3/4" | 13-5/8" | 5000 | 520 | 312 | 350 | 520 | 312 | 350 | 560 | 312 | 350 |
| 13-3/8" | 13-5/8 | 2000 | 470 | 318 | 350 | 470 | 318 | 350 | 470 | 318 | 350 |
| 13-3/8" | 13-5/8" | 3000 | 470 | 318 | 350 | 470 | 318 | 350 | 560 | 318 | 350 |
| 5000 | 520 | 318 | 350 | 520 | 318 | 350 | 520 | 318 | 350 | ||
| 16-3/4" | 3000 | 470 | 318 | 425 | 470 | 318 | 425 | 470 | 318 | 425 | |
| 5000 | 520 | 318 | 425 | 520 | 318 | 425 | 520 | 318 | 425 | ||
| 16” | 16-3/4" | 2000 | 445 | 386 | 425 | 445 | 386 | 425 | 445 | 386 | 425 |
| 3000 | 445 | 386 | 425 | 445 | 386 | 425 | 445 | 386 | 425 | ||
| 5000 | 457 | 386 | 425 | 457 | 386 | 425 | 457 | 386 | 425 | ||
| 20” | 20-1/4" | 2000 | 490 | 482 | 510 | 490 | 482 | 510 | 490 | 482 | 510 |
| 20-3/4" | 3000 | 490 | 482 | 527 | 490 | 482 | 527 | 630 | 482 | 527 | |
| 21-1/4" | 2000 | 490 | 482 | 540 | 490 | 482 | 540 | 490 | 482 | 540 | |
Behuizing spoellichaam
| Onderste flens | Bovenste flens | A | B | C | ||
| 11" | 2000 | 11" | 2000 | 500 | 230 | 280 |
| 3000 | 500 | 230 | 280 | |||
| 3000 | 3000 | 500 | 230 | 280 | ||
| 5000 | 500 | 230 | 280 | |||
| 5000 | 5000 | 650 | 230 | 280 | ||
| 10000 | 650 | 230 | 280 | |||
| 13-5/8" | 2000 | 11" | 2000 | 480 | 230 | 280 |
| 3000 | 560 | 230 | 280 | |||
| 5000 | 660 | 230 | 280 | |||
| 13-5/8" | 2000 | 580 | 230 | 350 | ||
| 3000 | 580 | 230 | 350 | |||
| 5000 | 600 | 230 | 350 | |||
| 3000 | 11" | 3000 | 560 | 230 | 280 | |
| 5000 | 660 | 230 | 280 | |||
| 13-5/8" | 3000 | 660 | 230 | 350 | ||
| 5000 | 660 | 230 | 350 | |||
| 5000 | 11" | 5000 | 660 | 230 | 280 | |
| 10000 | 725 | 230 | 280 | |||
| 15000 | 725 | 230 | 280 | |||
| 13-5/8" | 5000 | 725 | 230 | 350 | ||
| 5000 | 725 | 259 | 350 | |||
| 10000 | 740 | 230 | 350 | |||
| 15000 | 750 | 230 | 350 | |||
| 10000 | 11" | 10000 | 725 | 230 | 280 | |
| 15000 | 725 | 230 | 280 | |||
| 13-5/8" | 10000 | 740 | 230 | 350 | ||
| 15000 | 800 | 230 | 350 | |||
| 16-3/4" | 2000 | 11" | 2000 | 580 | 230 | 280 |
| 3000 | 580 | 230 | 280 | |||
| 13-5/8" | 2000 | 580 | 304 | 350 | ||
| 3000 | 600 | 304 | 350 | |||
| 5000 | 620 | 304 | 350 | |||
| Onderste flens | Bovenste flens | A | B | C | ||
| 16-3/4" | 3000 | 11" | 3000 | 580 | 230 | 280 |
| 5000 | 650 | 230 | 280 | |||
| 13-5/8" | 3000 | 650 | 304 | 350 | ||
| 5000 | 650 | 304 | 350 | |||
| 5000 | 11" | 5000 | 775 | 230 | 280 | |
| 10000 | 750 | 230 | 280 | |||
| 13-5/8" | 5000 | 750 | 304 | 350 | ||
| 10000 | 775 | 304 | 350 | |||
| 10000 | 13-5/8" | 10000 | 830 | 304 | 350 | |
| 16-3/4" | 10000 | 840 | 390 | 422 | ||
| 21-1/4" | 2000 | 13-5/8" | 2000 | 720 | 318 | 350 |
| 3000 | 720 | 318 | 350 | |||
| 5000 | 720 | 318 | 350 | |||
| 5000 | 720 | 255 | 350 | |||
| 16-3/4" | 2000 | 720 | 390 | 422 | ||
| 3000 | 720 | 390 | 422 | |||
| 20-3/4" | 3000 | 13-5/8" | 3000 | 725 | 318 | 350 |
| 5000 | 725 | 318 | 350 | |||
| 10000 | 725 | 318 | 350 | |||
| 20-3/4" | 3000 | 725 | 486 | 510 | ||
| 21-1/4" | 5000 | 740 | 486 | 510 | ||
| 21-1/4" | 5000 | 13-5/8" | 5000 | 725 | 318 | 350 |
| 10000 | 740 | 318 | 350 | |||
| 16-3/4" | 5000 | 780 | 390 | 422 | ||
| 16-3/4" | 10000 | 820 | 390 | 422 | ||
