Ram BOP
Beschrijving

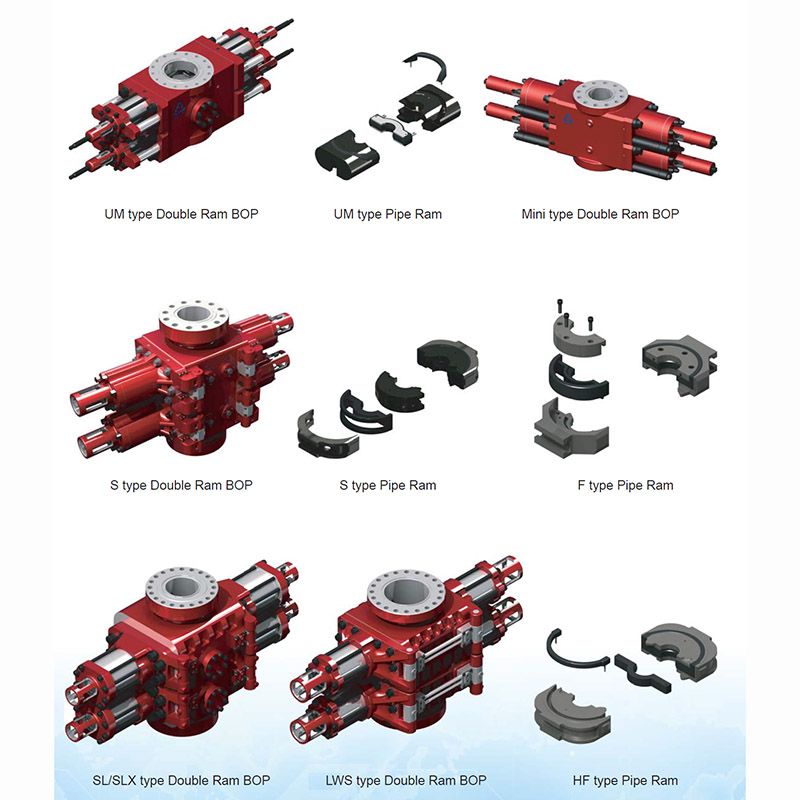

De geproduceerde Ram BOP heeft U-type, UM-type, Mini U-type en S-type. Het ontwerp en de fabricage van Ram BOP voldoen aan de vereisten van API 16A en GB/T20174.De Ram BOP is uitgerust met Ram van verschillende soorten afmetingen en specificaties.
U-type Ram BOP neemt de meest geavanceerde ramstructuur van obround aan, alle afdichtingen nemen rubber van hoge kwaliteit aan, hebben goede afdichtingsprestaties.Het heeft kenmerken van een eenvoudige structuur, een mooi uiterlijk, eenvoudige bediening en gemakkelijk onderhoud.
S type Ram BOP heeft de eigenschap van een klein volume en een laag gewicht.
Kenmerken van U-type, UM-type en Mini U-type Ram BOP
Drukdeel is smeden, heeft een betere sterkte en slagvastheid, waardoor de defecten van het gieten worden vermeden;
Tussenflens neemt radiale zwevende afdichting aan, openen en sluiten door hydraulische druk, wisselen van ram is snel en gemakkelijk;
Uitgerust met booster achter elkaar, vergeleken met traditionele Ram BOP met afschuifcapaciteit, is de nieuwe kleiner en is de functie constant;
Overvloedige reserve van ramverpakker, keurt zelfdichtend goed;
Handmatige vergrendeling is standaardconfiguratie, zorg ervoor dat de ram blijft sluiten in geval van hydraulisch drukverlies;
Handmatig vergrendelingsapparaat, hydraulisch vergrendelingsapparaat en Tandem Booster kunnen op de overeenkomstige plaats worden geconfigureerd volgens de eisen van de klant, en de uitwisseling ervan is handig.
De U-uitbarstingsafsluiter is zo ontworpen dat hydraulische druk de cilinders opent en sluit en de middelen biedt voor een snelle vervanging van de cilinders.
De sluitdruk van de ram sluit de rammen.Wanneer de motorkapbouten worden verwijderd, opent de sluitdruk de motorkap.Nadat de motorkap naar de volledig uitgeschoven stand is bewogen, is de ram vrij van de carrosserie.Aan de bovenkant van elke ram kan een oogbout worden geïnstalleerd om deze uit de preventer te tillen.
De openingsdruk van de ram opent de rammen.Na het wisselen van de ram sluit deze druk de motorkappen.De rammen worden naar buiten getrokken, nabij de kappen, voordat de kappen beginnen te bewegen in de richting van het voorkomenlichaam.Dit verzekert dat de rammen nooit de boring verstoppen of de pijp in het gat hinderen.Hydraulische druk trekt de motorkappen strak tegen het huis van de klepafsluiter en de bouten van de motorkap worden opnieuw geïnstalleerd om de motorkappen gesloten te houden.
Ram BOP-grootte en modellen
| Werkdruk (PSI) | 7 1/16 " | 11" | 13 5/8" | 20 3/4" | 21 1/4" | 26 3/4" |
| 15000 | U | U | U | - | -- | - |
| 10000 | U | U & UM | U & UM | U | - | - |
| 5000 | ONS | U,UM & S | U, UM & S | - | U | - |
| 3000 | ONS | ONS | ONS | - | - | - |
| 2000 | - | - | - | - | U | U |
Opmerking: S - Shaffer-type U - Cameron U-type UM - Cameron UM-type
U BOP-bedrijfsgegevens en vloeistofvereisten
| Boring Maat en Werken Druk | meiden te openen Pijp Rammen (1 reeks) | meiden te sluiten Pijp Rammen (1 reeks) | Vergrendeling Schroef draait (Elk uiteinde) | Sluitend Verhouding | Opening Verhouding |
| 7-1/16” Alle WP | 1.3 | 1.3 | 18 | 6.9:1 | 2.2:1 |
| 11” Behalve 15.000 psi | 3.4 | 3.5 | 27 | 7.3:1 | 2.5:1 |
| 11” 15.000 psi | 5.7 | 5.8 | 32 | 9.8:1 | 2.2:1 |
| 13-5/8” Behalve 15.000 psi | 5.5 | 5.8 | 32 | 7.0:1 | 2.3:1 |
| 18-3/4” 10.000 psi | 21.3 | 23.1 | 54 | 7.4:1 | 3.7:1 |
| 20-3/4” 3000 psi | 8.1 | 8.7 | 46 | 7.0:1 | 1.3:1 |
| 21-1/4” 2000 psi | 9.0 | 8.7 | 46 | 7.0:1 | 1.3:1 |
| 21-1/4” 5000 psi | 27.3 | 30.0 | 54 | 7.2:1 | 4.0:1 |
| 26-3/4” 3000 psi | 10.1 | 10.8 | 58 | 7.0:1 | 1.0:1 |
Motorkap met grote boring Bedrijfsgegevens en vloeistofvereisten
| Boring Maat en Werken Druk | meiden te openen Pijp Rammen (1 reeks) | meiden te sluiten Pijp Rammen (1 reeks) | Vergrendeling Schroef draait (Elk uiteinde) | Sluitend Verhouding | Opening Verhouding |
| 7-1/16” Alle WP | - | - | - | - | - |
| 11” Behalve 15.000 psi | 6.8 | 7.0 | 27 | 12.0:1 | 4.8:1 |
| 11” 15.000 psi | 8.9 | 9.0 | 32 | 15.2:1 | 3.7:1 |
| 13-5/8” Behalve 15.000 psi | 10,5 | 10.9 | 32 | 10.8:1 | 4.5:1 |
| 18-3/4” 10.000 psi | 27.6 | 38.1 | 54 | 14.8:1 | 4.1:1 |
| 20-3/4” 3000 psi | 14.3 | 14.9 | 46 | 10.8:1 | 1.7:1 |
| 21-1/4” 2000 psi | 14.3 | 14.9 | 46 | 10.8:1 | 1.7:1 |
| 21-1/4” 5000 psi | - | - | - | - | - |
| 26-3/4” 3000 psi | - | - | - | - | - |
De hoofdletters in de volgende aanduidingen verwijzen naar de U BOP dimensionale weergaven en dimensionaal
grafieken op de volgende pagina's.
A-1 Lengte - motorkappen gesloten, borgschroeven vergrendeld
A-2 Lengte - motorkappen geopend, borgschroeven ontgrendeld
B-1 Hoogte – Flensaansluiting
B-2 Hoogte – Top met noppen, onderkant met flens
C Breedte – Geen zij-uitlaten
D Afstand van hartlijn BOP tot oppervlak uitlaatflens.Het is per verschillend gewijzigd
specificaties.(geen gegevens voor dit item in de tabel)
Opmerking: Gewichten zijn gebaseerd op smeedstukken.
Maattekening van enkele ram BOP, type U
| Maat (in.) | Drukclassificatie (psi) | A-1 (mm) | A-2 (mm) | B-1 (mm) | B-2 (mm) | C (mm) | Gewicht (Kg) |
| 7-1/16 | 3000 | 1943.0 | 2213.0 | 614,0 | 488,0 | 508.0 | 1380 |
| 7-1/16 | 5000 | 1943.0 | 2213.0 | 698,0 | 559,0 | 508.0 | 1435 |
| 7-1/16 | 10.000 | 1943.0 | 2213.0 | 776,0 | 606.0 | 508.0 | 1850 |
| 7-1/16 | 15.000 | 1820.0 | 2059.0 | 812.0 | 651,0 | 520,0 | 1950 |
| 11 | 3000 | 2310.0 | 2710.0 | 750,0 | 600,0 | 610,0 | 2850 |
| 11 | 5000 | 2310.0 | 2710.0 | 862,0 | 688,0 | 610,0 | 2950 |
| 11 | 10.000 | 2444,0 | 2794,0 | 908.0 | 718,0 | 640,0 | 3600 |
| 11 | 15.000 | 3040.0 | 3462.0 | 1140,0 | 956,0 | 812.0 | 6700 |
| 13-5/8 | 3000 | 2790,0 | 3224.0 | 860,0 | 750,0 | 680,0 | 4220 |
| 13-5/8 | 5000 | 2790,0 | 3224.0 | 900.00 | 770,0 | 680,0 | 4360 |
| 13-5/8 | 10.000 | 2850,0 | 3298,5 | 1060,0 | 855,0 | 768,0 | 5915 |
| 13-5/8 | 15.000 | 3670.0 | 3929,0 | 1324.0 | 996,0 | 4003.0 | 12600 |
| 18-3/4 | 10.000 | 4570.0 | 6070.0 | 1422.0 | 1172,0 | 1079,5 | 14365 |
| 20-3/4 | 3000 | 3656.0 | 4252.0 | 1000.0 | 742,0 | 1007.0 | 8000 |
| 21-1/4 | 2000 | 3664.0 | 4260.0 | 914.0 | 785,0 | 1004.0 | 7880 |
| 21-1/4 | 5000 | 4872.0 | 6351.0 | 1296 | - | 1080.0 | 13435 |
| 26-3/4 | 3000 | 4309.0 | 699,50 | 1227,0 | - | 1175,0 | 13760 |
Maattekening van dubbele ram BOP, type U
| Maat (in.) | Drukclassificatie (psi) | A-1 (mm) | A-2 (mm) | B-1 (mm) | B-2 (mm) | C (mm) | Gewicht (Kg) |
| 7-1/16 | 3000 | 1943.0 | 2213.0 | 1038,0 | 914.0 | 508.0 | 2925 |
| 7-1/16 | 5000 | 1943.0 | 2213.0 | 1126,0 | 914.0 | 508.0 | 2980 |
| 7-1/16 | 10.000 | 1943.0 | 2213.0 | 1187,0 | 1017,5 | 508.0 | 3430 |
| 7-1/16 | 15.000 | 1820.0 | 2059.0 | 1222,0 | 1061.0 | 520,0 | 3500 |
| 11 | 3000 | 2310.0 | 2710.0 | 1262.0 | 1114,0 | 610,0 | 5600 |
| 11 | 5000 | 2310.0 | 2710.0 | 1374,0 | 1200.0 | 610,0 | 5700 |
| 11 | 10.000 | 2444,0 | 2794,0 | 1420.0 | 1230,0 | 640,0 | 6550 |
| 11 | 15.000 | 3040.0 | 3462.0 | 1774.0 | 1590.0 | 812.0 | 12470 |
| 13-5/8 | 3000 | 2790,0 | 3224.0 | 1410.0 | 1300.0 | 680,0 | 8450 |
| 13-5/8 | 5000 | 2790,0 | 3224.0 | 1450,0 | 1320.0 | 680,0 | 8560 |
| 13-5/8 | 10.000 | 2850,0 | 3298,5 | 1717.0 | 1455,0 | 768,0 | 11985 |
| 13-5/8 | 15.000 | 3670.0 | 3929,0 | 2038.0 | 1710.0 | 1003.0 | 22640 |
| 18-3/4 | 10.000 | 4570.0 | 6070.0 | 1422.0 | 1172,0 | 1079,5 | 27680 |
| 20-3/4 | 3000 | 3656.0 | 4252.0 | 1650.0 | 1392.0 | 1007.0 | 16800 |
| 21-1/4 | 2000 | 3664.0 | 4260.0 | 1564.0 | 1435,0 | 1004.0 | 16700 |
| 21-1/4 | 5000 | 4872.0 | 6351.0 | 2094.0 | - | 1080.0 | 25770 |
| 26-3/4 | 3000 | 4309.0 | 699,50 | 2003.0 | - | 1175,0 | 27270 |
